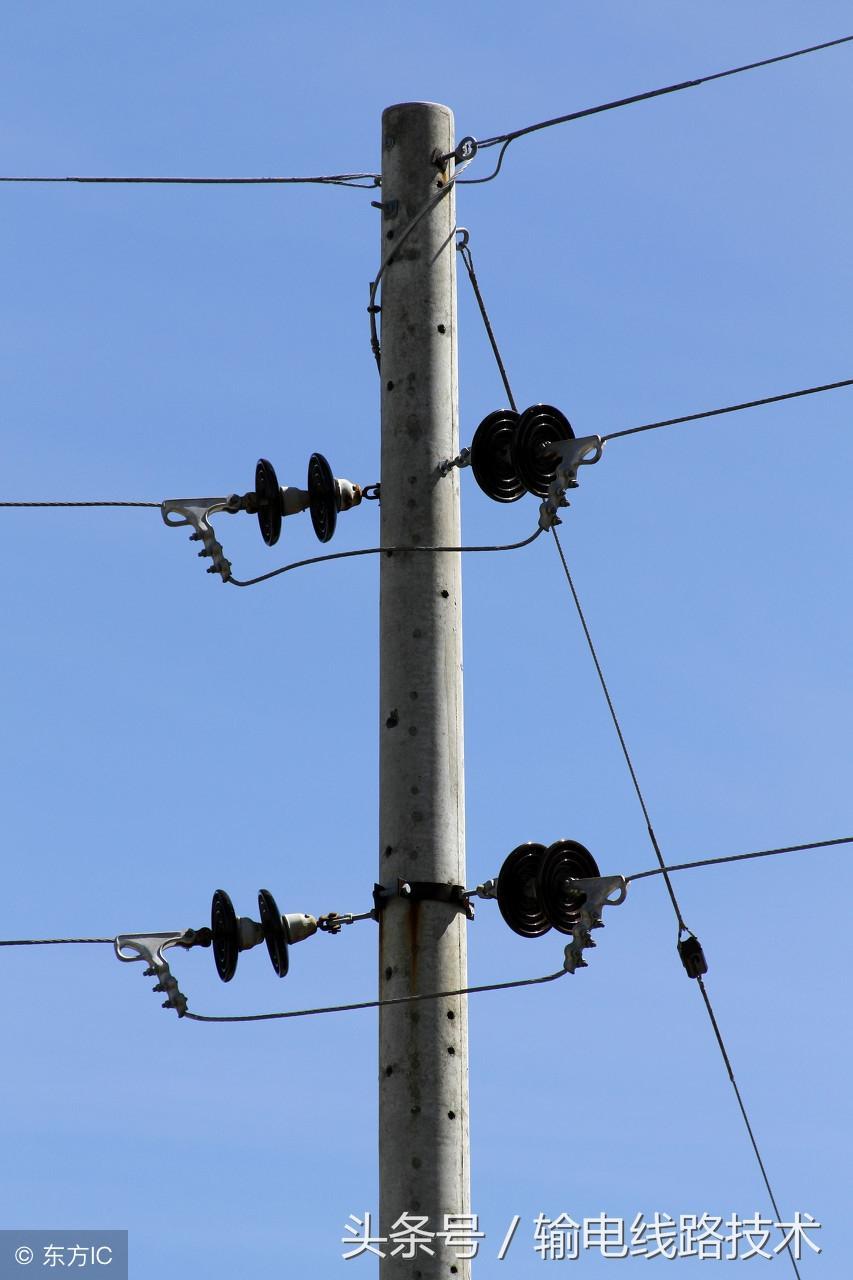

配电线路钢筋混凝土电杆拉线的制作图文详解

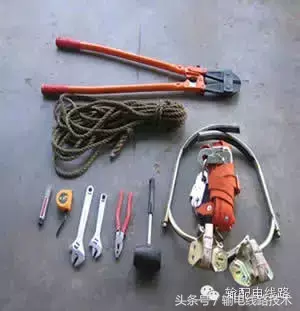

1 、工器具选用

个人工具:钢丝钳、活动扳手、记号笔、钢卷尺

专用工具:木锤、断线钳、吊绳、登杆工具、安全带

2 、材料准备

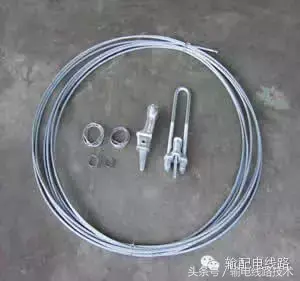

铁丝、钢铰线、NUT型线夹(平垫、螺帽齐全)、NX型线夹(螺栓、销钉齐全)

3 、制作拉线上把手

4、 弯曲钢绞线

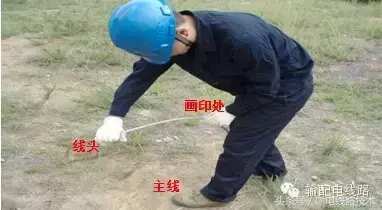

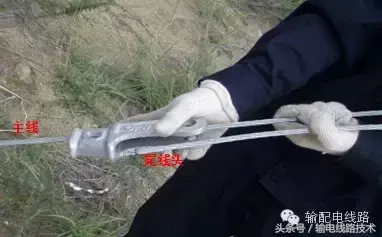

左脚踩住主线,右手拉住线头,左手控制钢绞线画印处进行弯曲(将钢绞线线尾及主线弯成张开的开口销模样)

5、 钢绞线穿入线夹

尾线头穿入线夹凸肚

6 、钢绞线与线夹

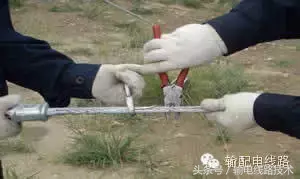

放入楔子并拉紧凑；用木锤敲打

7 、扎拉线动作

右手握钢丝钳，左手扶住钢绞线；人站位方向在钢绞线的左侧

8 、绑扎要求

9、 制作完成的上把

10、 杆上操作

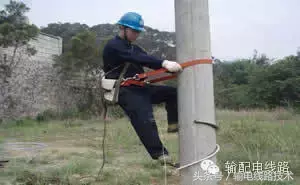

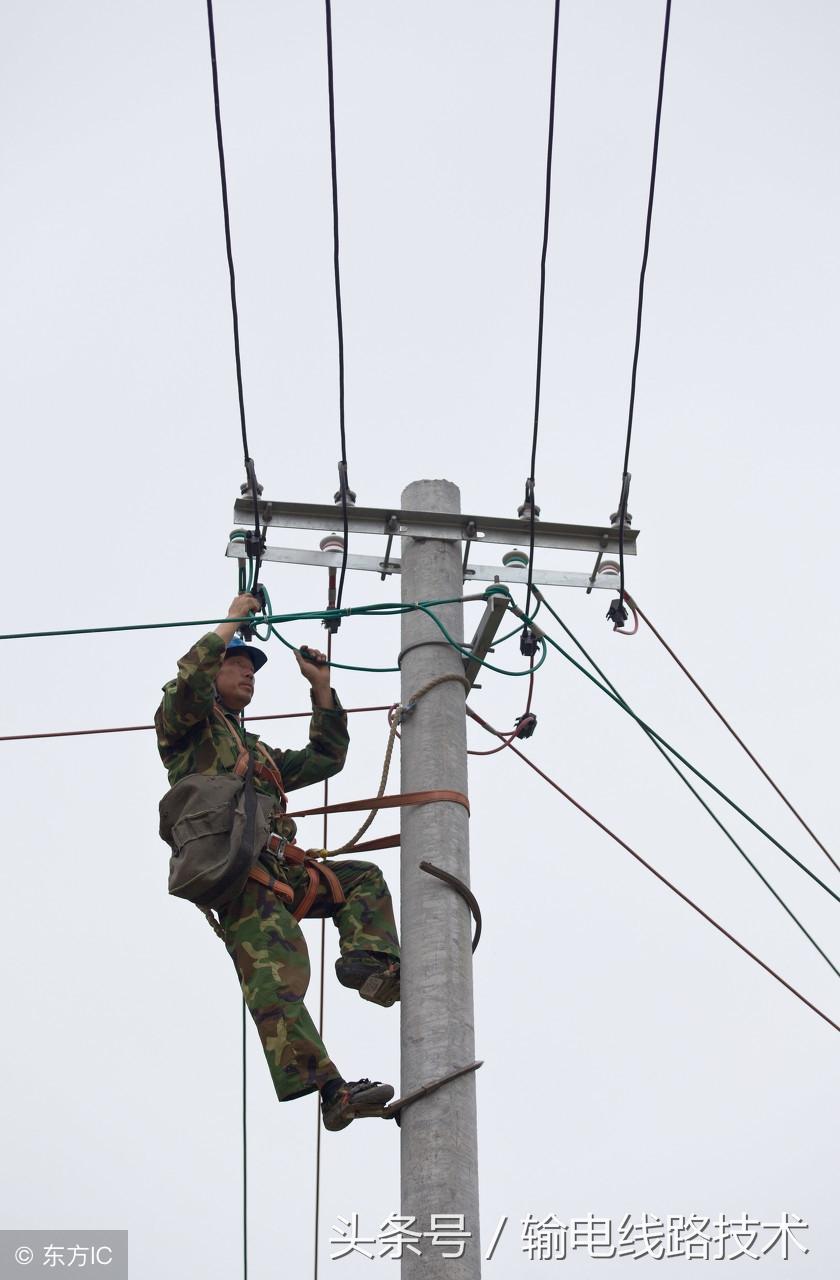

上杆前先检查杆根及杆身；检查登杆工具、安全带及吊绳

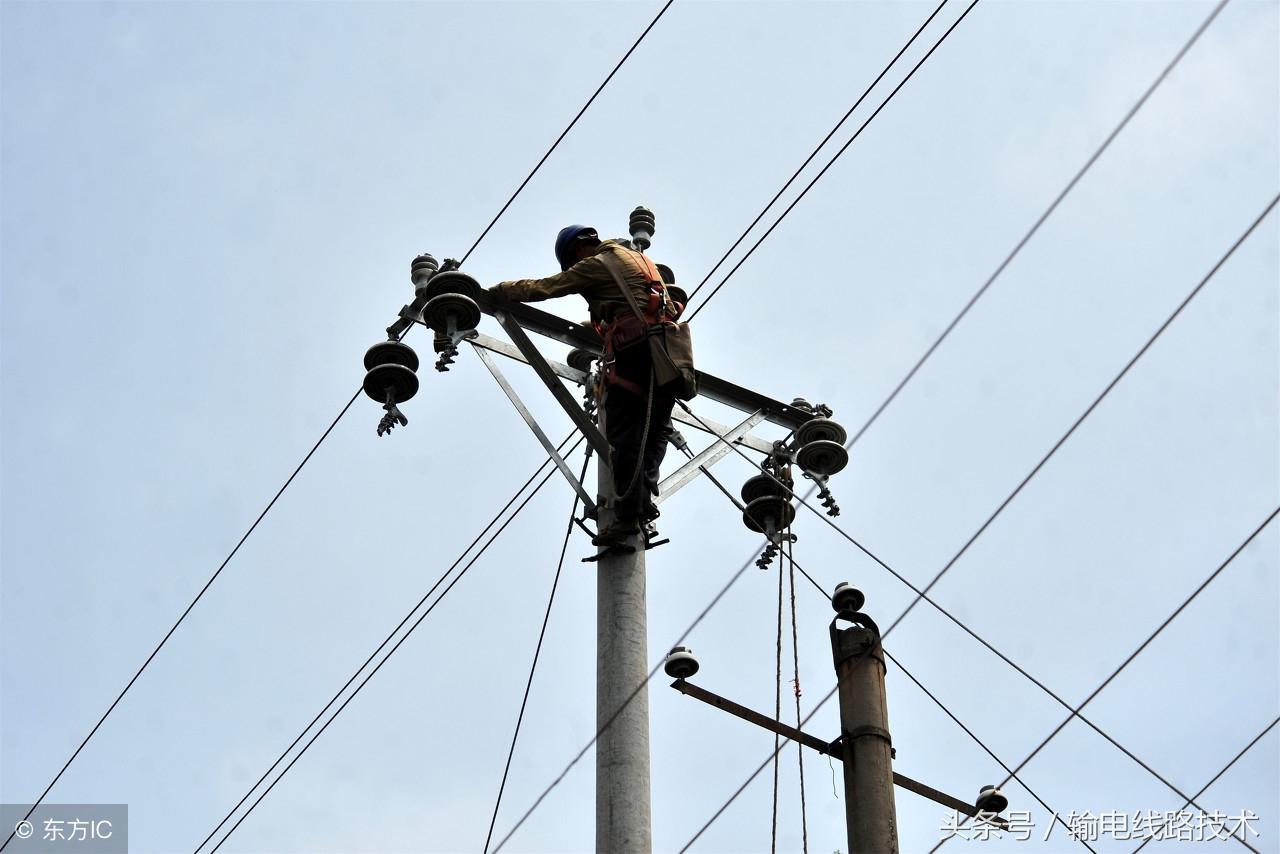

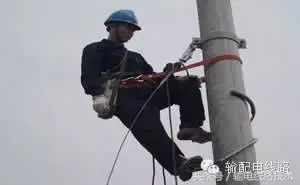

11 、杆上安装上把

登杆动作安全熟练,上下杆要匀步攀登、直上直下；正确安装螺栓和销钉、凸肚朝下

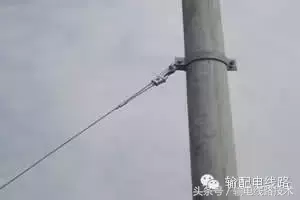

12、 上把制作完成

13、 制作拉线下把

制作下把前先观查电杆是否倾斜；画印:沿拉线受力方向拉；紧拉线棒，比出钢绞线；弯曲部分的所需长度（U型螺栓穿进拉线棒环有效丝纹的2/3处）。

14、 钢绞线剪断位置

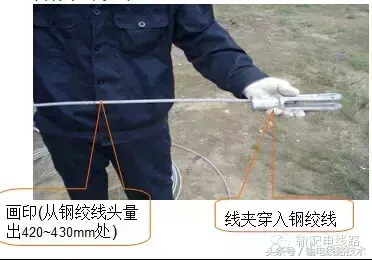

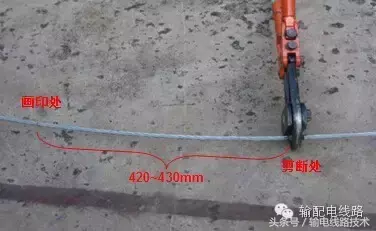

量出钢绞线剪断位置并剪断钢绞线（画印处延长420~430mm处断）

15、 线夹套入钢绞线

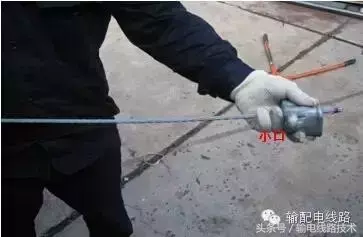

从小口侧穿入钢绞线

弯曲钢绞线(将钢绞线线尾及主线弯成张开的开口销模样，并将钢绞线线尾穿入线夹，方向正确)；放入楔子拉紧凑；用木锤敲打(牢固无缝隙，弯曲处无散股现象)

16 、绑扎铁丝

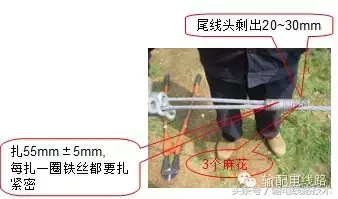

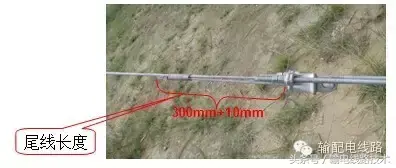

先顺钢绞线平压一段扎丝，再缠绕压紧该端头；在钢绞线尾线处扎55mm±5mm ，每圈铁丝都扎紧且无缝隙；尾线头剩出20~30mm；铁丝两端头绞紧，3个麻花，不能超过尾线头。

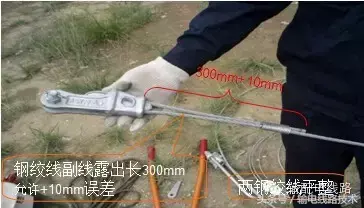

先顺钢绞线平压一段扎丝，再缠绕压紧该端头；尾线位置(线夹的凸肚位置应与尾线同侧，凸肚位置均朝地面)；尾线(长度为300mm允许+10mm误差)；结合部检查(钢绞线与楔子半圆弯曲结合处不得有散股和空隙)；安装拉线(一人配合拉紧安装)

17、 安装下把

调拉线时观查电杆是否倾斜；按要求调紧拉线（UT线夹螺栓丝扣部分涂刷润滑剂；紧螺母(双螺母拧紧防水面朝上)；出丝检查(UT线夹双螺母出丝不得大于丝纹总长的1/2,不得少于20mm)。

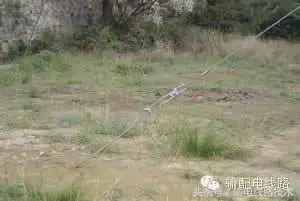

18 、下把安装完成

19 、其他要求

正负线不得穿反；

杆上操作不得抛、掉任何工器具及材料；

着装正确(工作服、工作胶鞋 、安全帽、劳保手套)；

清理现场(整理工具、清理工作现场、符合文明生产要求)
