​什么叫间隙配合、过渡配合、过盈配合，分别用5个例子说明！

什么叫间隙配合、过渡配合、过盈配合，分别用5个例子说明！

什么是间隙配合？

指两个配合零件之间存在一定间隙，可以在不产生任何过盈的情况下实现相对运动。这种配合关系通常用于一些简单的机构中，如齿轮、蜗轮等。

模具上面95%的零件基本上都是采用间隙配合，只是存在间隙大小不一样的区别而已。

什么是过渡配合？

指两个配合零件之间既存在间隙又存在过盈，其配合性质介于间隙配合和过盈配合之间。这种配合关系通常用于一些复杂机构中，如减速器、螺旋传动等。

正常情况下，不经常拆装的零件，比如模具上面导柱与模架配合、定位销配件，需要借助工具进行敲打装入。

什么是过盈配合？

指两个配合零件之间存在一定过盈，需要使用一定的外力才能实现相对运动。这种配合关系通常用于一些高精度、高刚度的机构中，如机床主轴、发动机等。

正常情况下，过盈配合的零件基本上都是很少拆装，并且装入后也不易拆卸。

间隙配合5个例子说明？

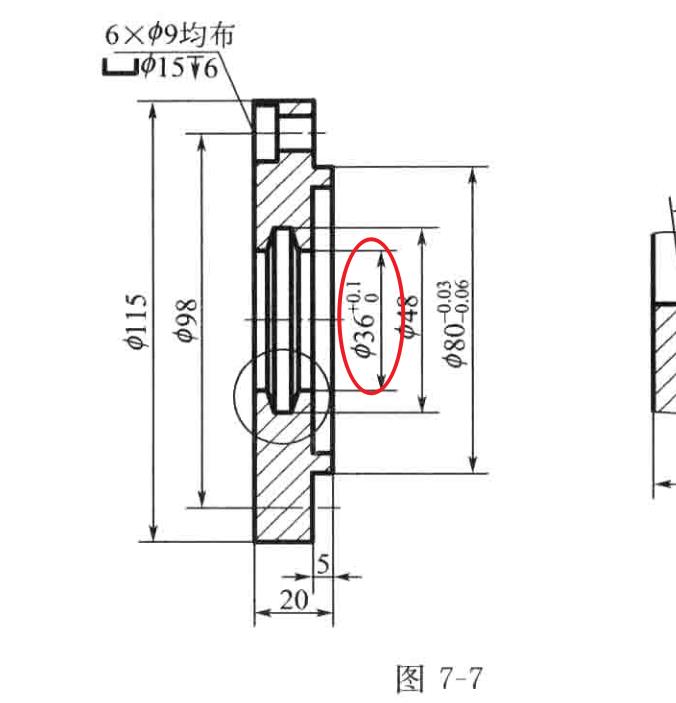

1，如图所示装配孔径为36+0.1/-0.00而装配轴直径为35.9+0.0/-0.1，这样的话，只要加工在公差范围以内，产品就属于间隙配合。

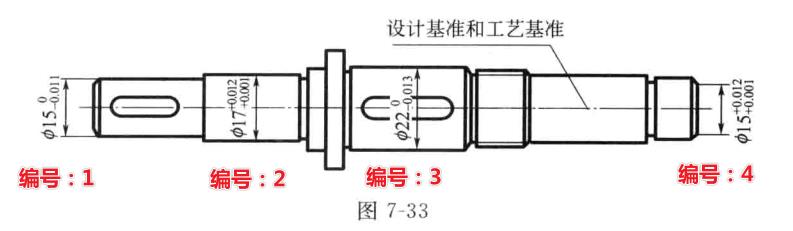

2，装配轴采用间隙装配公差配合：

编号1：直径15+0.00/-0.01，装配孔为直径15.02+0.02/-0.00 就属于间隙配合；

编号2；编号3；编号4 如果采用间隙装配孔径尺寸均需要比装配轴至少单边大于0.01mm以上。

3，如图所示，孔与轴装配是采用间隙配过。

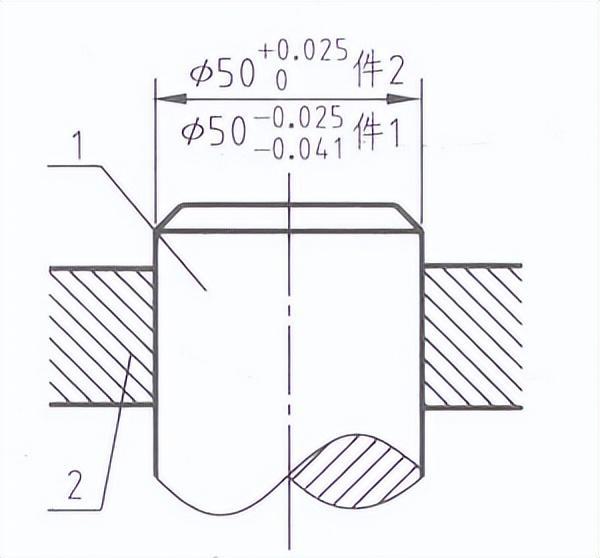

4，如图所示，工件1与工件2一个为正公差，一个为负公差，所以也属于间隙配合。

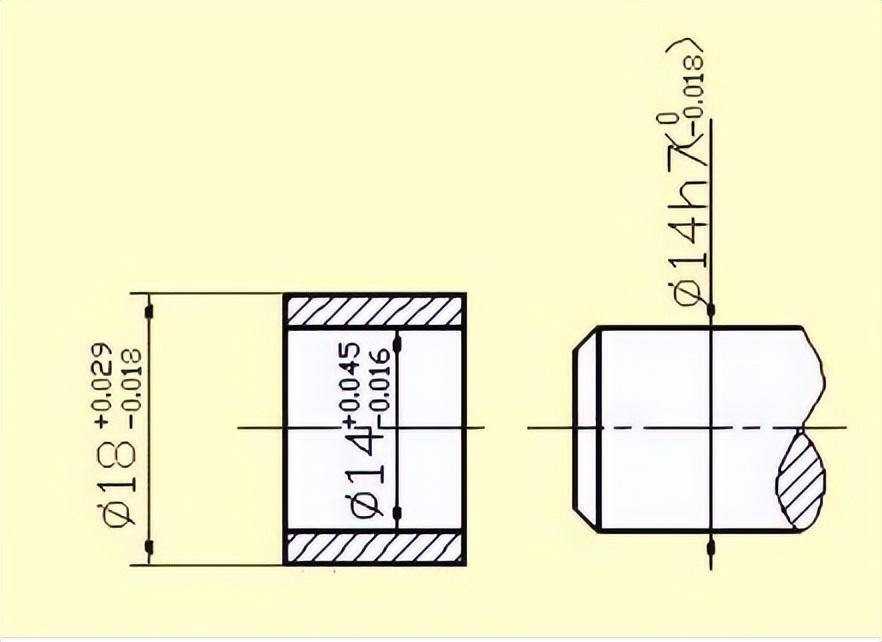

5，如图所示，孔为正公差，轴为负公差，存在装配间隙，所以为间隙配合。

过渡配合5个例子说明？

1，如图所示孔加工为负公差的话尺寸为：13.984，而轴的话同时加工到下限公差的话：13.982，这个话单边装配间隙为：13.984-13.982=0.002/2=0.001，这种就属于过渡配合公差尺寸。

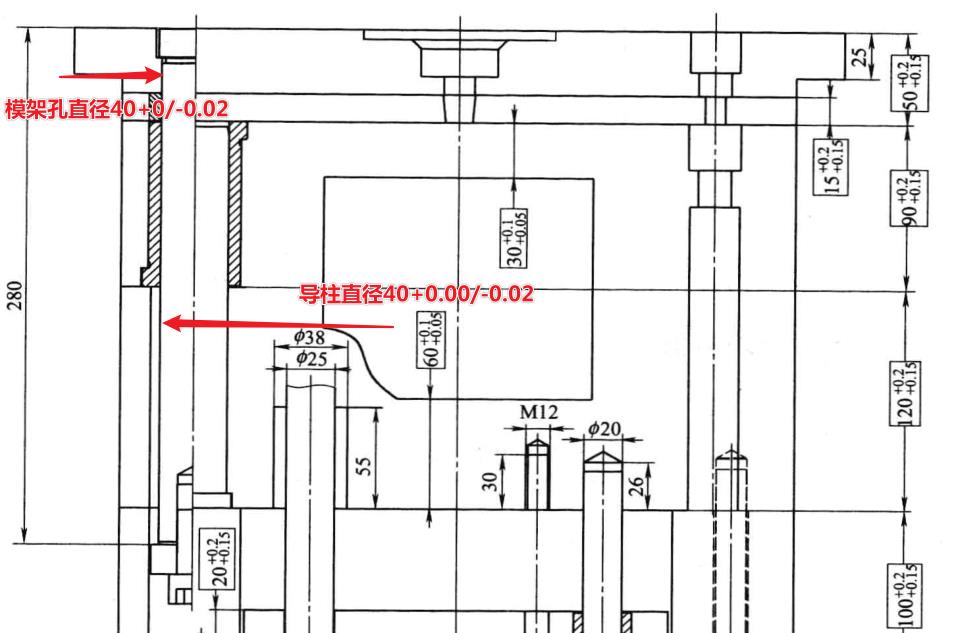

2，如图所示模架上面导柱孔加工为负公差：39.98；而导柱装配面公差为40.02，这种的话，孔小于轴单边0.01mm是属于过渡配合。

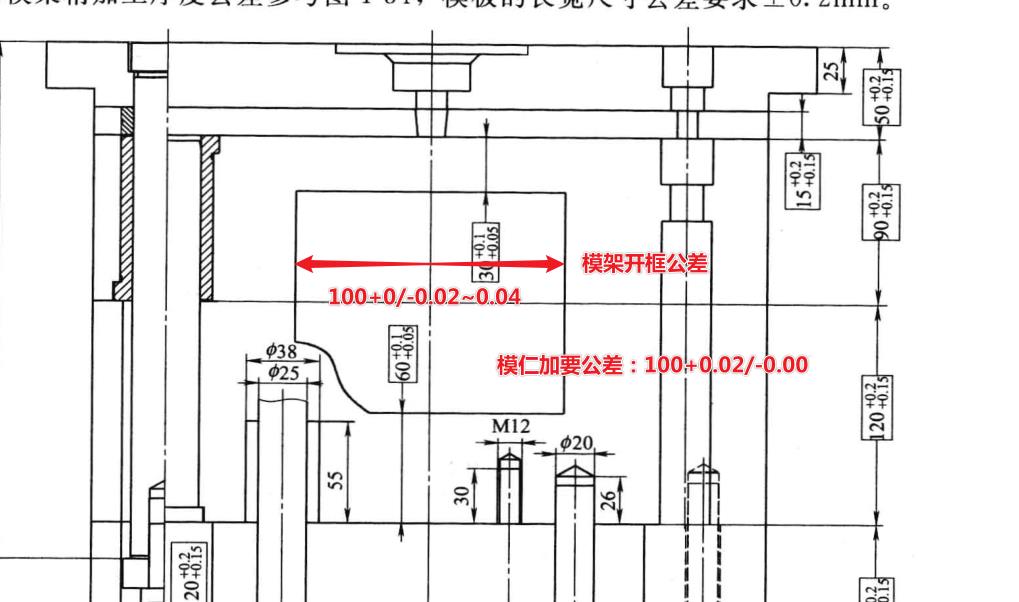

3，模架开框尺寸为负公差99.98，而模仁加工公差为100.02，这样装配的话存在单边：100.02-99.98=0.04/2=0.02mm，这就属于过渡配合。

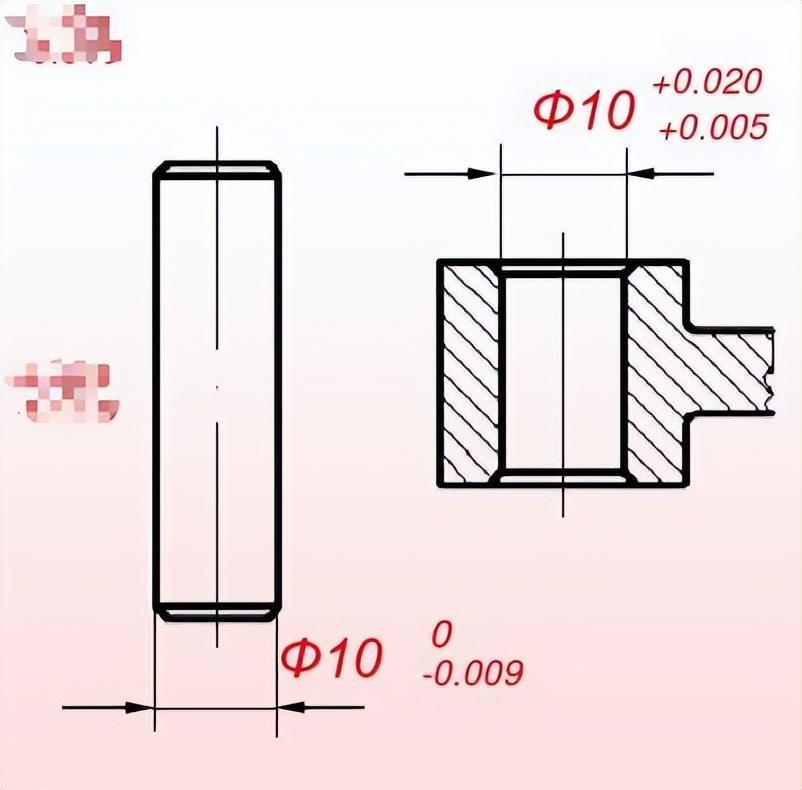

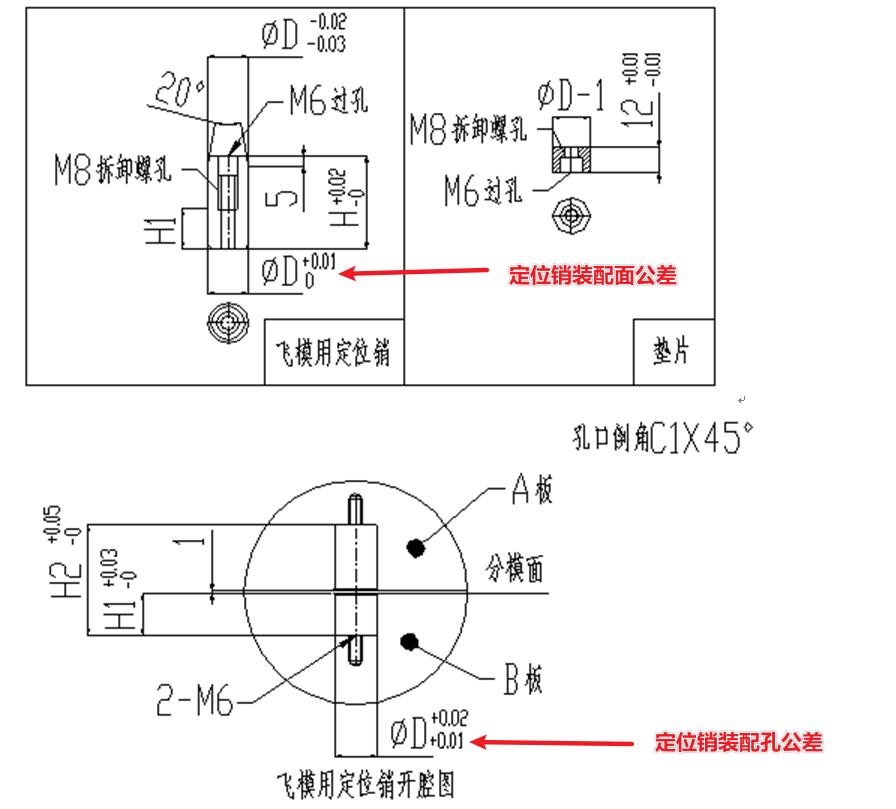

4，如图所示，定位销装配公差，单边只有0.005间隙，所以属于过渡配合。

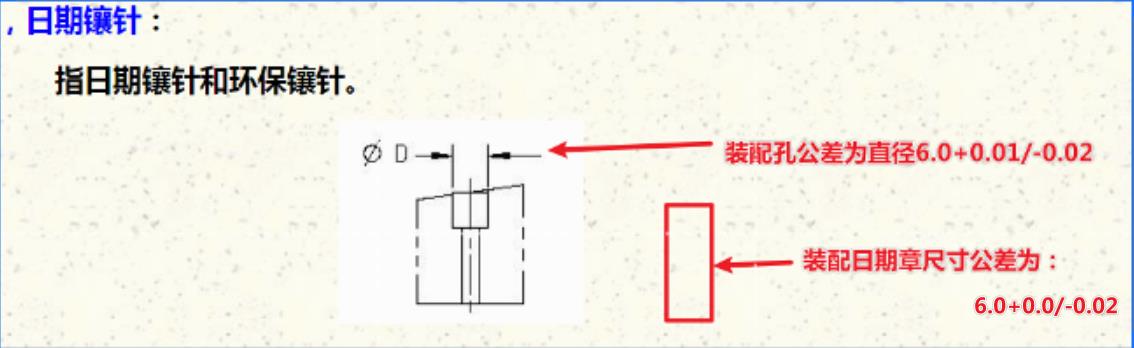

5，孔轴公差带存在重叠的区域就称为过渡配合，如下图所示：

直径6.0都有-0.02的公差，就存在过渡过合。

过盈配合5个例子说明？

1，过盈就是存在干涉配合的理解，比如1.0厚的硅胶密封圈，通过外力进行挤压后，厚度由1.0mm变为0.7mm这种就属于过盈配合。

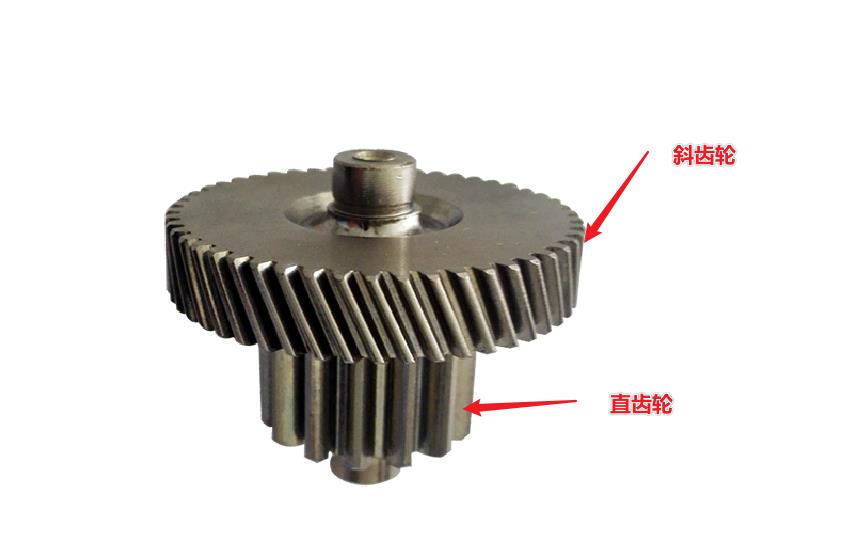

2，双联齿轮就是采用过盈配合，达到两组尺寸完全合并，实现在驱动过程中连动效果，而不松动，在配合过程中采用热胀冷缩原理等工艺进行加工。

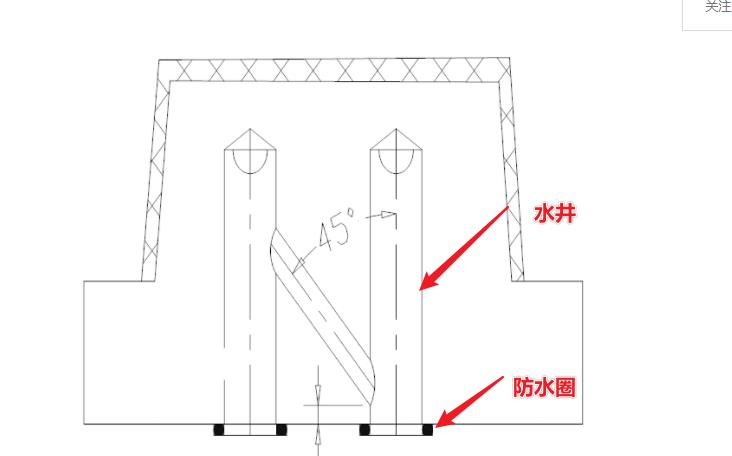

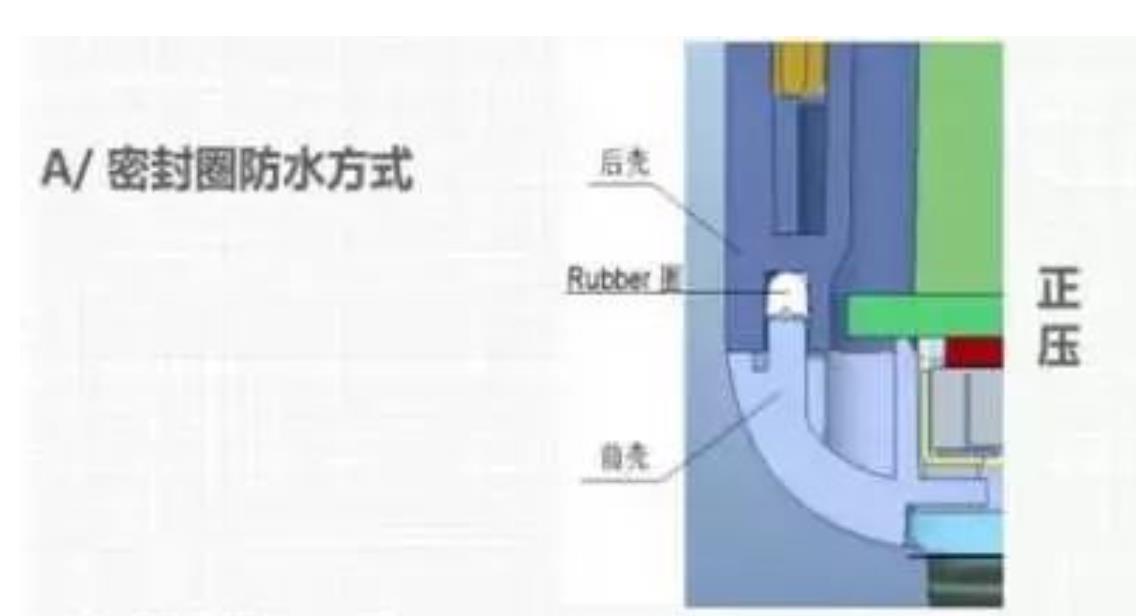

3，防水通预压实现过盈配合，达到防水效果。

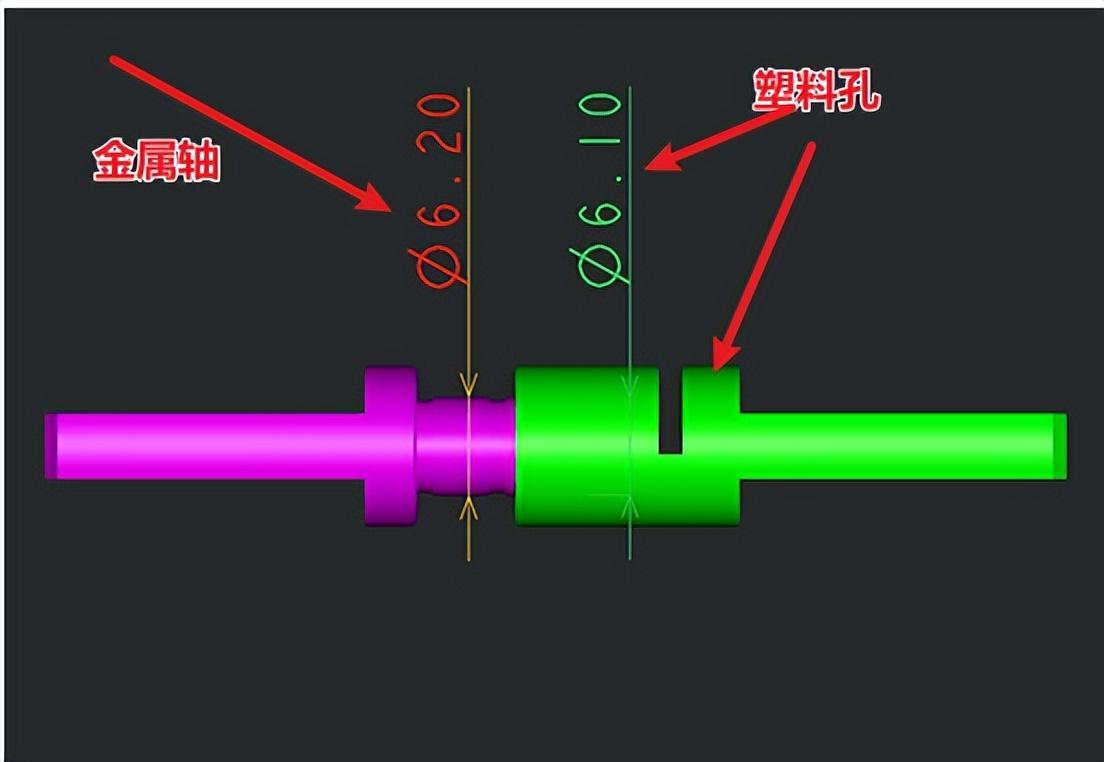

4，防止金属与塑料孔配合松动，采用过盈配合，实现完全连接效果。

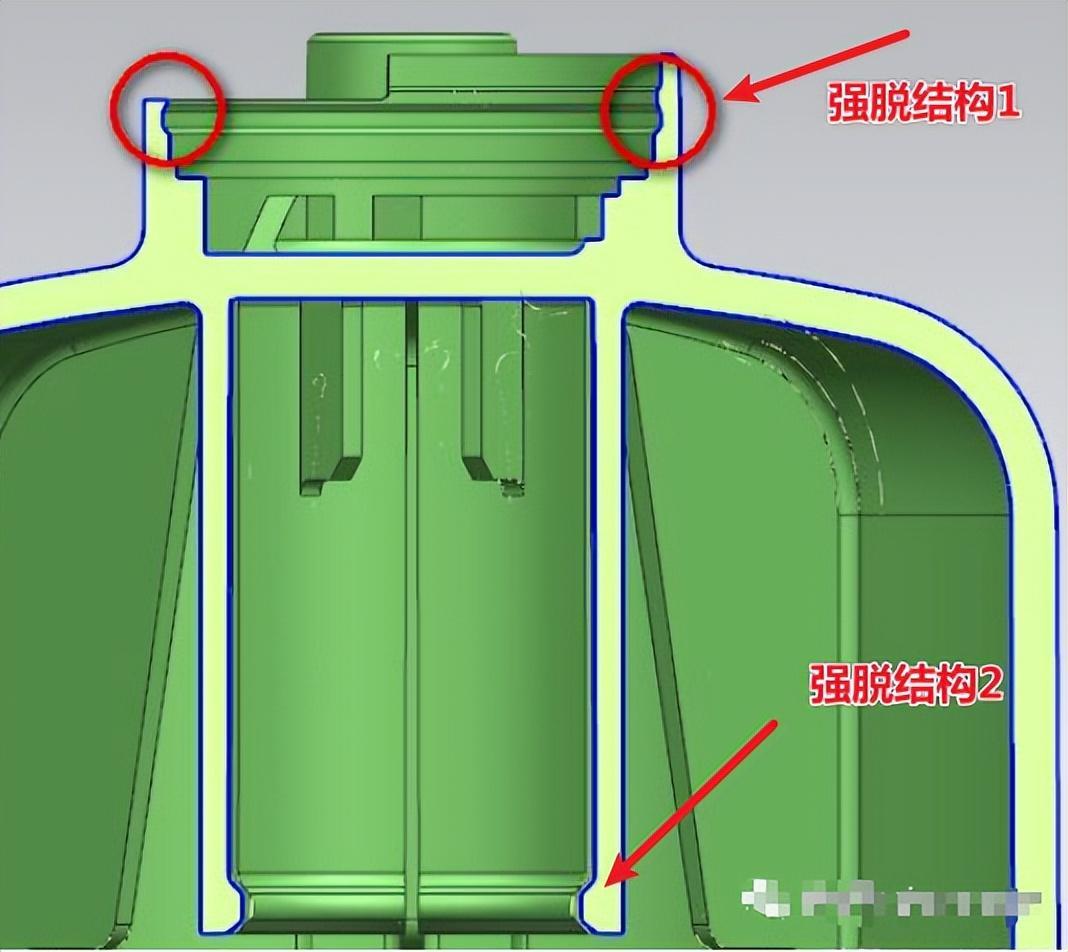

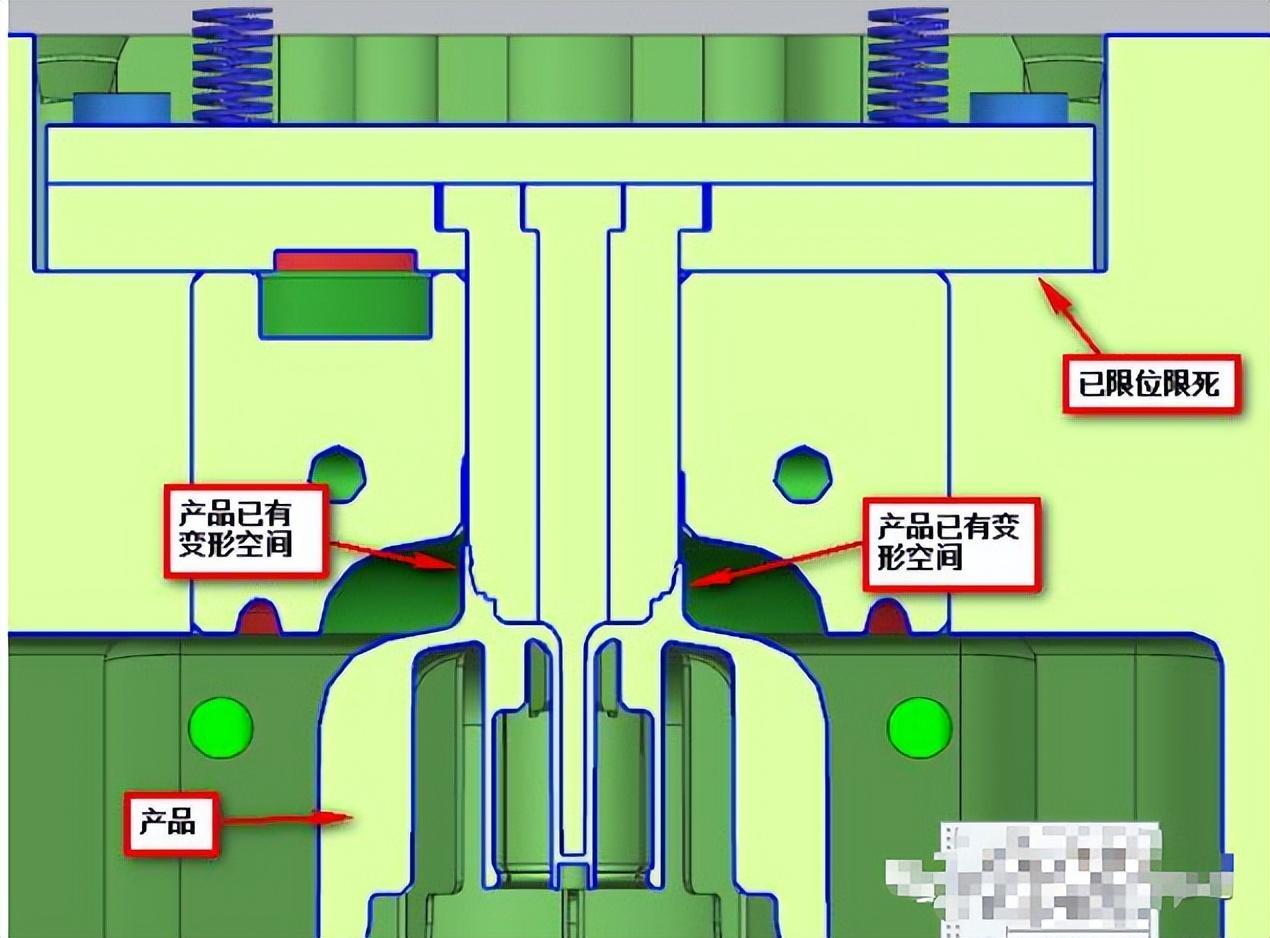

5，产品强脱结构，在两组零件采用过盈配合完全组装，实现不采用任何工具进行连接的功能。
